Comment brancher et poser une applique murale : le guide pas à pas

Pour brancher une applique murale, coupez le courant au disjoncteur, repérez la sortie de fils au mur, fixez la platine avec la cheville adaptée au support, puis reliez le bleu au neutre, le marron ou rouge à la phase et le vert et jaune à la terre. Refermez le cache, remettez le courant et testez.

Applique murale : ce qui change par rapport à un plafonnier

Au plafond, tout est prévu : depuis juin 2003, dans le neuf et la rénovation complète, la norme NF C 15-100 impose à chaque point lumineux un boîtier DCL avec sa prise et son crochet. La norme vise aussi les points lumineux en applique, mais dans les logements plus anciens, vous tombez le plus souvent au mur sur une simple sortie de fils dans un boîtier d'encastrement, parfois sur rien du tout. Si votre mur a déjà une prise DCL, raccordez les fils de l'applique à une fiche DCL, puis enclenchez-la dans la prise.

Trois conséquences pratiques. La fixation est à créer dans presque tous les cas. La cheville se choisit sur le matériau du mur, qui est rarement le même que celui du plafond. Et la hauteur se décide avant de percer, parce qu'un trou mal placé ne se rattrape pas.

Si votre luminaire va au plafond, la méthode est différente et détaillée dans notre guide pour installer un luminaire.

Couper le courant et préparer le matériel

Coupez l'alimentation au tableau électrique, pas seulement à l'interrupteur, puis vérifiez l'absence de tension au tournevis testeur. Sur une applique, la vérification compte double : le fil de phase reste souvent alimenté quand on coupe uniquement l'interrupteur.

Prévoyez une perceuse avec le foret correspondant au mur, un niveau à bulle, un crayon, un tournevis, une pince à dénuder, et des dominos ou des bornes de connexion automatiques. Un détecteur de métaux et de câbles évite de percer dans une gaine électrique, ce qui arrive plus souvent qu'on ne croit sur un mur de chambre.

Repérer la sortie de fils au mur

Retirez le cache existant, ou ouvrez le boîtier d'encastrement. Trois situations reviennent.

• Une sortie de fils dans un boîtier encastré : le cas le plus confortable. La platine de l'applique se visse directement sur les pattes du boîtier, sans percer.
• Des fils qui sortent du mur sans boîtier : fréquent dans l'ancien. Il faut créer la fixation à côté de la sortie, en veillant à ce que la platine recouvre les fils.
• Aucune alimentation : le mur est nu. C'est le cas traité plus bas, et il a des solutions qui n'obligent pas à saigner la cloison.

Repérez aussi le nombre de fils. Deux fils seulement, sans vert et jaune, signifie une installation sans terre : cela change le choix du luminaire.

Quelle cheville selon le mur ?

C'est l'erreur la plus courante, parce qu'on applique au mur le réflexe du plafond. Un mur de doublage en plaque de plâtre ne tient pas une vis seule, et une brique creuse encore moins.

Une applique décorative pèse rarement plus de 2 kg, mais elle travaille en porte-à-faux : tout le poids tire vers le bas sur deux points. Une cheville sous-dimensionnée finit par se déchausser, surtout dans le placo.

Poser la platine et brancher

1. Présentez la platine à la hauteur voulue, vérifiez l'horizontalité au niveau à bulle et marquez les trous au crayon.
2. Percez, posez les chevilles, puis faites passer les fils par l'ouverture centrale de la platine avant de la plaquer contre le mur.
3. Vissez la platine sans forcer, elle doit être plaquée mais pas déformée.
4. Reliez fil à fil : le bleu au neutre, le marron, rouge ou noir à la phase, le vert et jaune à la terre.
5. Serrez les dominos sans laisser dépasser de cuivre, rentrez les fils dans le boîtier.
6. Clipsez ou vissez le corps de l'applique sur la platine, remettez le courant et testez.

Sur un corps métallique, le raccordement à la terre est obligatoire. Si votre mur ne fournit que deux fils, choisissez une applique de classe II, signalée par un double carré sur la notice : elle est conçue pour fonctionner sans terre. Le détail des cas particuliers est dans notre guide pour brancher un luminaire.

À quelle hauteur poser une applique murale ?

La hauteur se décide avant de percer. Les repères qui fonctionnent, mesurés depuis le sol jusqu'au centre de l'applique :

• Couloir, entrée, montée d'escalier : 1,80 à 2 m, au-dessus du regard, pour ne pas éblouir en passant.

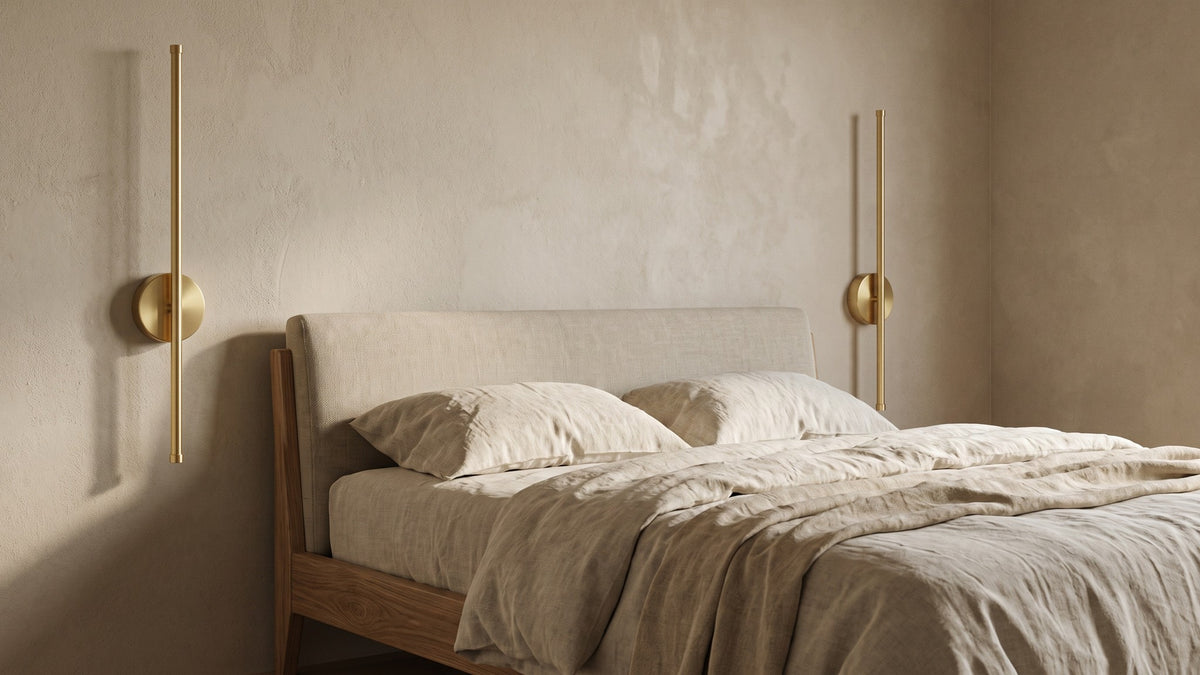

• Tête de lit : 50 à 70 cm au-dessus du matelas, soit 1,10 à 1,40 m du sol selon le lit, à portée de main sans se relever.
• De part et d'autre d'un miroir : à hauteur du visage, autour de 1,60 à 1,70 m, pour un éclairage sans ombre portée.
• Applique décorative sur un mur libre : comme un tableau, le centre autour de 1,50 m du sol ; au-dessus d'un meuble, le bas de l'applique 20 à 30 cm au-dessus.

Un dernier réflexe : posez les deux appliques d'une paire au même niveau, mesuré au mètre depuis le sol et pas depuis le plafond. Un plafond n'est presque jamais parfaitement horizontal, un sol non plus, mais c'est le sol que l'œil prend comme référence. Le tableau complet, pièce par pièce, est dans notre guide à quelle hauteur poser une applique murale.

Pas d'alimentation au mur : les solutions

C'est la situation la plus fréquente quand on veut une applique là où il n'y en a jamais eu. Trois options, de la plus simple à la plus lourde.

• Une applique sans fil rechargeable. Aucun percement électrique, aucun câble, elle se recharge en USB et se pose où vous voulez. L'applique murale rechargeable sans fil répond exactement à ce cas, en tête de lit ou dans un couloir sans sortie.
• Un modèle à câble apparent et prise. On accepte le fil, éventuellement caché dans une goulotte peinte au ton du mur.
• Tirer une ligne depuis un point existant. C'est la solution propre et durable, mais elle implique de saigner la cloison et, dans la plupart des cas, un électricien.

Applique extérieure : ce qui change

Dehors, la pose est la même mais deux points s'ajoutent. L'indice de protection doit être IP65 sur une façade exposée à la pluie, et le presse-étoupe qui laisse entrer le câble doit être serré sur la gaine, pas sur le vide, sinon l'eau descend le long du fil jusque dans le boîtier.

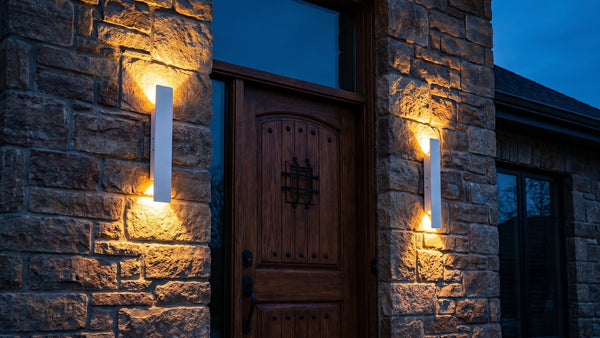

Vérifiez aussi que le joint de la platine est bien en place et non pincé avant de visser. C'est lui qui empêche l'eau de ruisseler derrière l'applique. L'applique extérieure spirale IP65, à double faisceau haut et bas, se pose ainsi de part et d'autre d'une porte d'entrée ou d'un portail.

Pour le choix du modèle et le détail des indices, voyez notre guide de l'applique extérieure.

Les erreurs à éviter

• Percer sans détecteur. Une gaine électrique passe souvent à la verticale au-dessus d'un interrupteur.
• Une vis seule dans du placo. Elle tient quelques mois, puis l'applique bascule.
• Mesurer depuis le plafond. C'est le sol qui sert de référence à l'œil.
• Oublier la terre sur un corps métallique. Sans fil de terre disponible, il faut un modèle de classe II, pas un raccordement approximatif.
• Choisir le modèle après avoir percé. L'entraxe des trous varie d'une applique à l'autre. Choisissez d'abord, dans la collection applique murale, puis percez.

Pour choisir le bon modèle selon la pièce et l'usage, notre guide pour choisir une applique murale reprend tout depuis le début.
